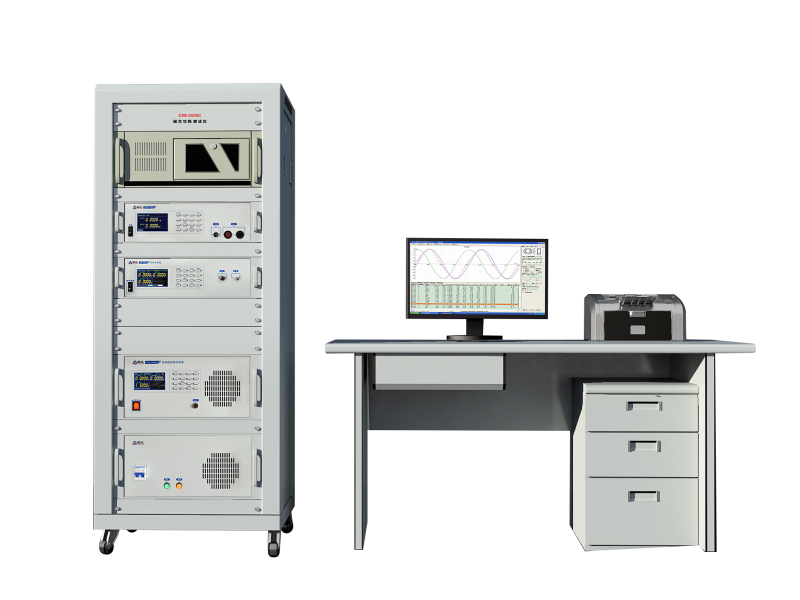

CIM-3500C磁芯功耗仪是用于磁性器件功耗测量的专用设备，可自动测量铁硅铝、铁硅、非晶、纳米晶坡莫合金、硅钢等金属磁粉芯低磁导率软磁材料及软磁铁氧体等在频率为10k～100kHz下的磁芯功耗Pc、Pcv、电压Urms、电流Irms、比视在功率Ss和损耗角δ等参数。
测试系统由工控计算机、励磁电源、功率分析仪和功率补偿模块组成，系统采用功率补偿技术，最大励磁功率可达到8KVA或者15KVA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。
技术参数
※ 使用环境 | |||||||||
参数 | 技术指标 | ||||||||
输入电源 | 单相220V，50Hz~60Hz | ||||||||
使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | ||||||||
外磁场干扰 | 应绝对避免 | ||||||||
热平衡时间 | 10分钟 | ||||||||
CIM-3500C磁芯功耗仪 | |||||||||
子型号 | CIM-3500C/8KVA | CIM-3500C/15KVA | |||||||
※ TPS-1000A宽频程控测试电源 | |||||||||
技术指标 | |||||||||
子型号 | TPS-1000A/1010A | TPS-1000A/1010A(600V) | |||||||
最大输出功率 | 1000VA | 1000VA | |||||||
频率范围 | 10kHz～100kHz | 10kHz～100kHz | |||||||
频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | |||||||
输出电压 | 0～300V自动量程 | 0～600V自动量程 | |||||||
最大输出电流 | 10A | 10A | |||||||
备注：以上功率、电压、电流均为有效值（rms）描述 | |||||||||
※ LZ-300功率分析仪 | |||||||||
技术指标 | |||||||||
子型号 | LZ-300/3030A | LZ-300/6030A | |||||||
频率测量 | 10kHz～100kHz | 10kHz～100kHz | |||||||
电压测量 | 0～300V自动量程 | 0～600V自动量程 | |||||||
电流测量 | 0～30A自动量程 | 0～30A自动量程 | |||||||
采样速率 | 42MHz | 42MHz | |||||||
采样分辨率 | 12Bit | 12Bit | |||||||
相位精度 | 示值1% ±0.05° | 示值1% ±0.05° | |||||||
最大测试功率 | 8KVA | 15KVA | |||||||
备注：以上功率、电压、电流均为有效值（rms）描述 | |||||||||
※ ACR-100功率补偿模块 | |||||||||
技术指标 | |||||||||
子型号 | ACR-100/3030C | ACR-100/6030C | |||||||
工作频率范围 | 10k〜100kHz | 10k〜100kHz | |||||||
最大工作电压 | 300V | 600V | |||||||
最大工作电流 | 28A | 28A | |||||||
最大补偿功率 | 8KVA | 15KVA | |||||||
备注：以上功率、电压、电流均为有效值（rms）描述 | |||||||||
※ 装置技术指标 | |||||||||
被测参数 | 不确定度（k=2） | 重复性 | |||||||
损耗角范围 | 0.5° | 1° | 1.5° | ≥3° | 0.5° | 1° | 1.5° | ≥3° | |
Pc | 25% | 15% | 10% | 3% | ±10% | ±5% | ±3.5% | ±1.5% | |
Pcv | 25% | 15% | 10% | 3% | ±10% | ±5% | ±3.5% | ±1.5% | |
δ | 20% | 12% | 8% | 3% | ±0.05° | ±0.05° | ±0.05° | ±0.05° | |
ua | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | |
Bm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
Hm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
Ss | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | |
