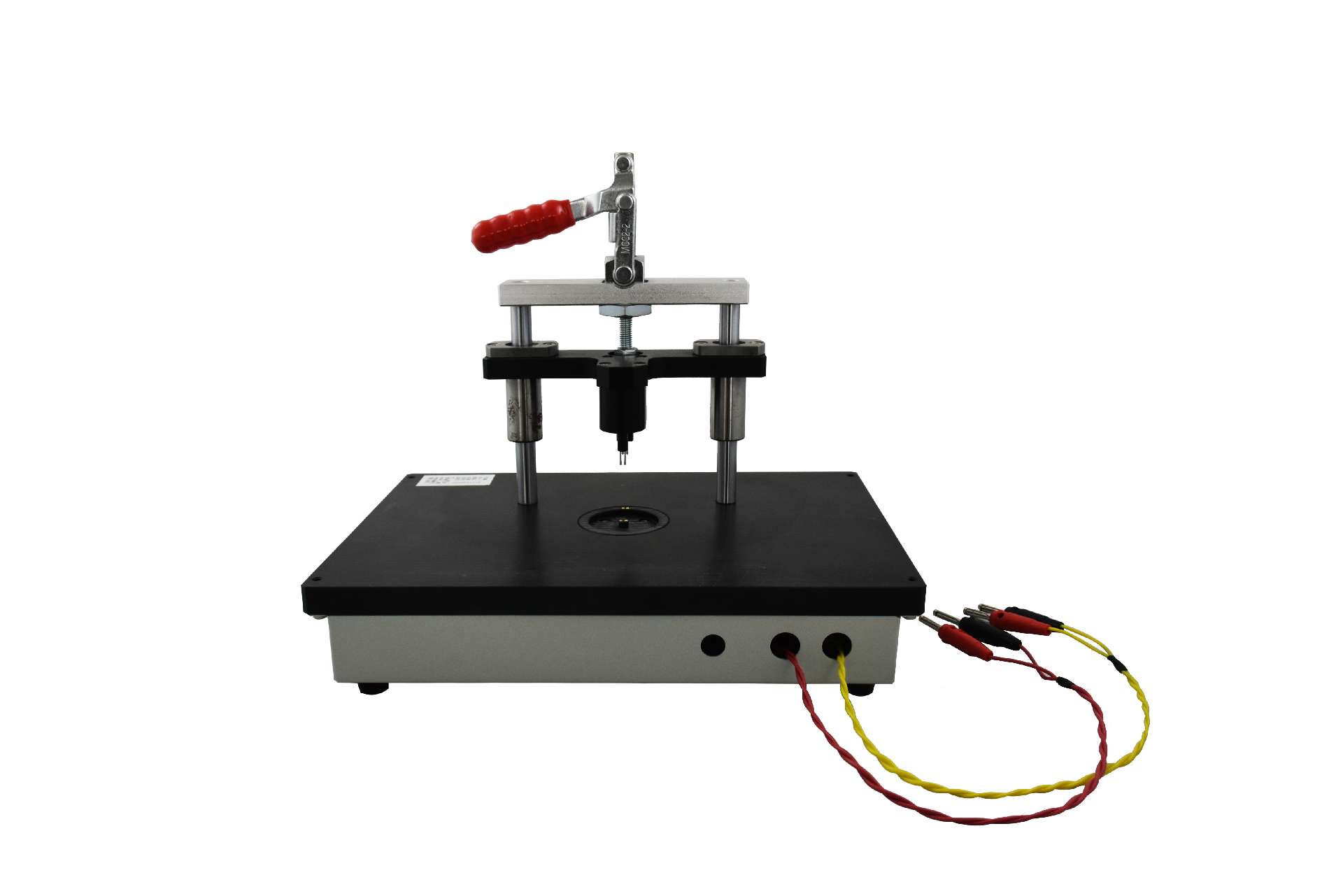

MATS-3131SA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料在1kHz~300kHz交流条件下磁性参数：Ps、δ、Bm、Hm、Ss和，μa可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。
系统由工控计算机、TPS系列宽频程控测试电源、LZ系类功率分析仪和功率补偿模块组成，系统采用自动功率补偿技术，最大励磁功率可达到6000VA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。
配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
测试项目
1、双绕组测量
测试样品形状:直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品;
测试样品种类;可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料;
测试参数:测量软磁材料的动态磁性参数，可准确测量μa、δ、Ps、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数;
2、单绕组测量
设备支持单绕组测量，可直接测量光伏储能电感和环形电感等磁性器件。此时，功耗Pe包含绕组线圈的线损;
技术参数
1、硬件参数
|
※ 使用环境 |
||||
|
参数 |
技术指标 |
|||
|
输入电源 |
单相220V，50Hz~60Hz |
|||
|
使用环境 |
环境温度：23±5℃；环境湿度：30～75%RH |
|||
|
外磁场干扰 |
应绝对避免 |
|||
|
热平衡时间 |
10分钟 |
|||
|
※MATS-3131SA软磁动态测量装置 |
||||
|
子型号 |
MATS-3131SA/1220A |
MATS-3131SA/2020A |
MATS-3131SA/3020A |
|
|
※TPS-XXX宽频程控测试电源 |
||||
|
参数 |
技术指标 |
|||
|
子型号 |
TPS-XXX/1210A |
TPS-XXX/2010A |
TPS-XXX/3010A |
|
|
最大输出功率 |
500VA 正弦波 |
500VA 正弦波 |
500VA 正弦波 |
|
|
频率范围 |
1kHz～120kHz |
1kHz～200kHz |
1kHz～300kHz |
|
|
频率细度 |
< 0.1%×当前值，频率误差< 0.05% |
< 0.1%×当前值，频率误差< 0.05% |
< 0.1%×当前值，频率误差< 0.05% |
|
|
输出电压 |
0～300V自动量程 |
0～300V自动量程 |
0～300V自动量程 |
|
|
最大输出电流 |
10A |
10A |
10A |
|
|
标准接口 |
RJ45，RS-232 |
RJ45，RS-232 |
RJ45，RS-232 |
|
|
备注：以上功率、电压、电流均为有效值（rms）描述 |
||||
|
※ LZ-300功率分析仪 |
||||
|
参数 |
技术指标 |
|||
|
子型号 |
LZ-300/3020A |
|||
|
频率测量 |
1kHz～300kHz |
|||
|
电压测量 |
0～300V自动量程 |
|||
|
电压测量精度 |
≤示值0.5% |
|||
|
电流测量 |
0～20A自动量程 |
|||
|
电流测量精度 |
≤示值0.5% |
|||
|
采样速率 |
42MHz |
|||
|
采样分辨率 |
12Bit |
|||
|
相位精度 |
示值1% ±0.05° |
|||
|
备注：以上功率、电压、电流均为有效值（rms）描述 |
||||
|
※ ACR-100功率补偿模块 |
||||
|
参数 |
技术指标 |
|||
|
子型号 |
ACR-100/3020B |
|||
|
工作频率范围 |
10k〜300kHz |
|||
|
最大工作电压 |
300V |
|||
|
最大工作电流 |
20A |
|||
|
最大补偿功率 |
6000VA |
|||
|
补偿方式 |
自动 |
|||
|
备注：以上功率、电压、电流均为有效值（rms）描述；功率补偿目前仅用于锁定磁感Bm测量模式，不支持锁定磁场测量。 |
||||
2、系统技术指标
|
在100kHz下测试金属磁粉芯标准环形样品，技术指标如下： |
||||||||
|
被测参数 |
不确定度（k=2） |
重复性(恒温) |
||||||
|
损耗角范围 |
0.5° |
1° |
1.5° |
≥3° |
0.5° |
1° |
1.5° |
≥3° |
|
Ps |
25% |
15% |
10% |
3% |
±10% |
±5% |
±3.5% |
±1.5% |
|
δ |
20% |
12% |
8% |
3% |
±0.05° |
±0.05° |
±0.05° |
±0.05° |
|
ua |
3% |
3% |
3% |
3% |
±1.5% |
±1.5% |
±1.5% |
±1.5% |
|
Ss |
3% |
3% |
3% |
3% |
±1.5% |
±1.5% |
±1.5% |
±1.5% |
|
Hm |
1% |
1% |
1% |
1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
Bm |
1% |
1% |
1% |
1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
