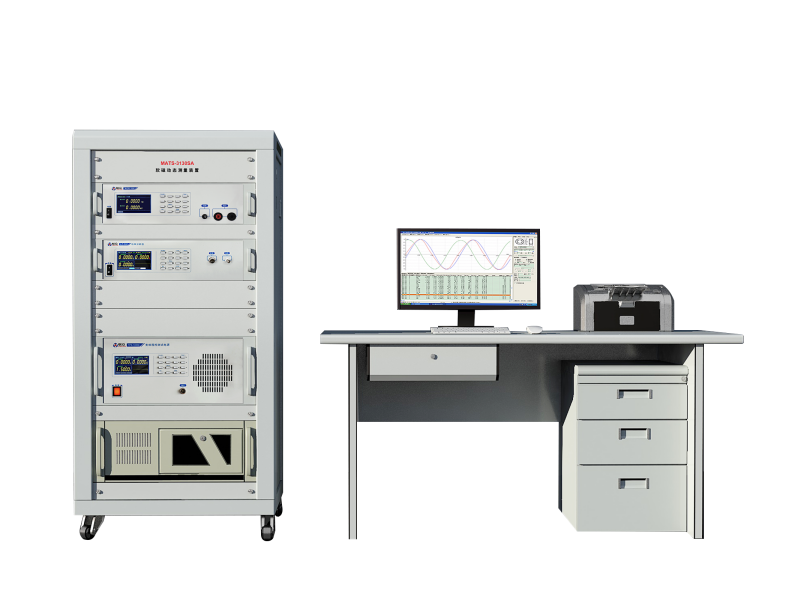

MATS-3130SA软磁动态测量装置可自动测量金属磁粉芯等低磁导率软磁材料在1kHz~300kHz交流条件下磁性参数:Ps、δ、Bm、Hm、Ss和,μa可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。
系统由工控计算机、TPS系列宽频程控测试电源、LZ系类功率分析仪和功率补偿模块组成,系统采用自动功率补偿技术,最大励磁功率可达到3000VA,有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。
配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件,可实现各种复杂的磁特性测试以及数据管理。
测试项目
1、双绕组测量
测试样品形状:直接在样品上绕制励磁(N1)和感应(N2)线圈测量环形、矩形、EE形和EI形等闭路样品;
测试样品种类;可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金金属磁粉芯和软磁铁氧体等软磁材料;
测试参数:测量软磁材料的动态磁性参数,可准确测量μa、δ、Ps、Br和Hc,可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数;
2、单绕组测量
设备支持单绕组测量,可直接测量光伏储能电感和环形电感等磁性器件。此时,功耗Pe包含绕组线圈的线损;
技术参数
硬件参数
※ 使用环境 | ||||
参数 | 技术指标 | |||
输入电源 | 单相220V,50Hz~60Hz | |||
使用环境 | 环境温度:23±5℃;环境湿度:30~75%RH | |||
外磁场干扰 | 应绝对避免 | |||
热平衡时间 | 10分钟 | |||
※MATS-3130SA软磁动态测量装置 | ||||
子型号 | MATS-3130SA/1210A | MATS-3130SA/2010A | MATS-3130SA/3010A | |
※TPS-500A宽频程控测试电源 | ||||
参数 | 技术指标 | |||
子型号 | TPS-500A/1210A | TPS-500A/2010A | TPS-500A/3010A | |
最大输出功率 | 500VA 正弦波 | 500VA 正弦波 | 500VA 正弦波 | |
频率范围 | 1kHz~120kHz | 1kHz~200kHz | 1kHz~300kHz | |
频率细度 | < 0.1%×当前值,频率误差< 0.05% | < 0.1%×当前值,频率误差< 0.05% | < 0.1%×当前值,频率误差< 0.05% | |
输出电压 | 0~300V自动量程 | 0~300V自动量程 | 0~300V自动量程 | |
最大输出电流 | 10A | 10A | 10A | |
标准接口 | RJ45,RS-232 | RJ45,RS-232 | RJ45,RS-232 | |
备注:以上功率、电压、电流均为有效值(rms)描述 | ||||
※ LZ-300功率分析仪 | ||||
参数 | 技术指标 | |||
子型号 | LZ-300/3010A | |||
频率测量 | 1kHz~300kHz | |||
电压测量 | 0~300V自动量程 | |||
电压测量精度 | ≤示值0.5% | |||
电流测量 | 0~10A自动量程 | |||
电流测量精度 | ≤示值0.5% | |||
采样速率 | 42MHz | |||
采样分辨率 | 12Bit | |||
相位精度 | 示值1% ±0.05° | |||
备注:以上功率、电压、电流均为有效值(rms)描述 | ||||
※ ACR-100功率补偿模块 | ||||
参数 | 技术指标 | |||
子型号 | ACR-100/3010B | |||
工作频率范围 | 10k〜300kHz | |||
最大工作电压 | 300V | |||
最大工作电流 | 10A | |||
最大补偿功率 | 3000VA | |||
补偿方式 | 自动 | |||
备注:以上功率、电压、电流均为有效值(rms)描述;功率补偿目前仅用于锁定磁感Bm测量模式,不支持锁定磁场测量。 |
系统技术指标
在100kHz下测试金属磁粉芯标准环形样品,技术指标如下: | ||||||||
被测参数 | 不确定度(k=2) | 重复性(恒温) | ||||||
损耗角范围 | 0.5° | 1° | 1.5° | ≥3° | 0.5° | 1° | 1.5° | ≥3° |
Ps | 25% | 15% | 10% | 3% | ±10% | ±5% | ±3.5% | ±1.5% |
δ | 20% | 12% | 8% | 3% | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
ua | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
Ss | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
Hm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
Bm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
