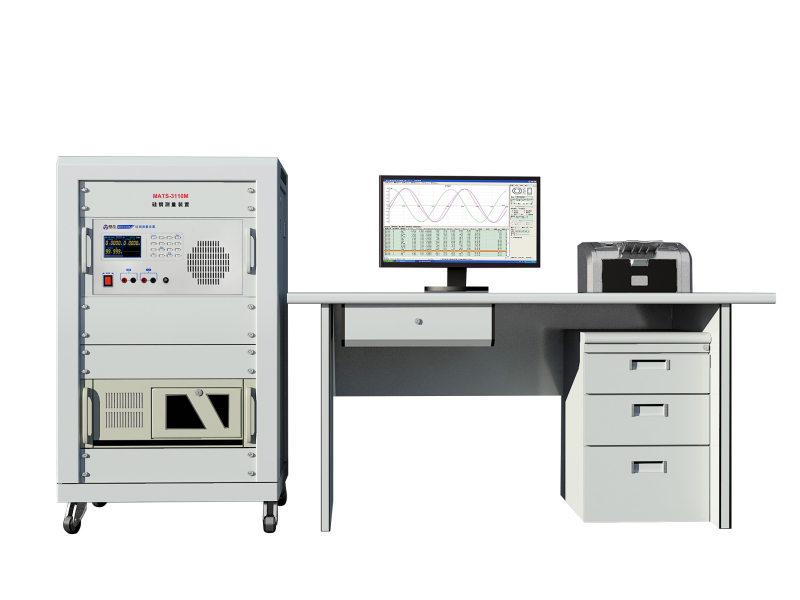

MATS-3100M硅钢测量装置适用于软磁材料动态磁性参数测量，可准确测量电工钢片（带）、坡莫合金、非晶和纳米晶等软磁材料在频率40Hz-1200Hz条件下的交流磁性参数：比总损耗Ps、磁极化强度Jm/Bm、磁场强度Hm、比视在功率Ss、振幅磁导率Ua等磁性参数，以及交流磁化曲线和损耗曲线。
MATS-3100M硅钢测量装置配置网络适配器，支持WAN和LAN网络连接；配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
设备特点
► 采用伏安法和数字积分测量动态磁滞回线，可准确测量μa、δ、Ps、Br和Hc，并推算特定条件下的μ′、μ″、 μL、μR、Q和AL等动态磁性参数。
► 第三代信号源，初级输出低至10mV时，仍保持较高的信噪比。
► 数字动态反馈处理，次级电压信号测量分辨率最小可达到1mVrms。
► 数字波形补偿，通过数字合成和移相技术，有效保证被测样品在近饱和磁化状态下次级电压的波形因数，测量结果更准确。
► 全频段锁定磁场测量，初级励磁电流最小分辩率1mApk。特别适合电流互感器磁芯等器件的交流磁化曲线测量。
► 最大磁化场可达10KA/m（配700匝方圈）；最大励磁功率可达500VA有效值。
► 全频段支持锁B与锁H，具有自动退磁功能。
测试项目
1. 闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。
材料 | 测量参数 | 适用标准 |
硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线 | GB/T 3658-2022 GB/T 19346.1-2017 |

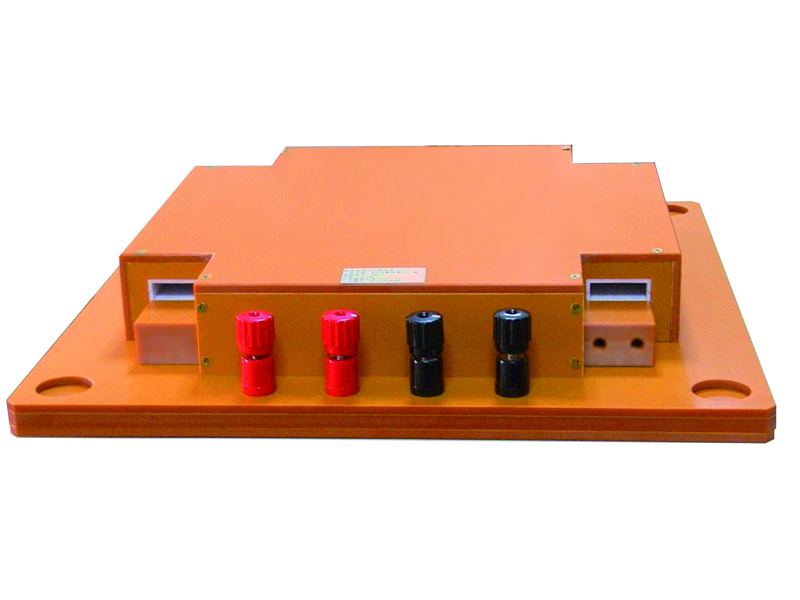

2. 爱泼斯坦方圈
爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。
型号 | ES-700 | ES-200 |
适用标准 | GB3655-2022和IEC 60404-2 | GB 10129-2019 |
等效磁路 | 940mm | 940mm |
线圈匝数 | N1=N2=700匝 | N1=N2=200匝 |
适用频率 | 40Hz〜400Hz | 400Hz～10kHz |
测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m | |
样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm | |
试样质量 | 240g〜1000g | 200g〜1000g |
3. SST-500磁导计
磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。可根据用户要求定制各种规格的非标磁导计。
测量参数 | 技术指标 |
适用标准 | GB13789-2022 和IEC 60404-3 |
适用频率范围 | 50Hz〜150Hz |
测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m |
样品尺寸 | 500mm X 500mm（单片） |

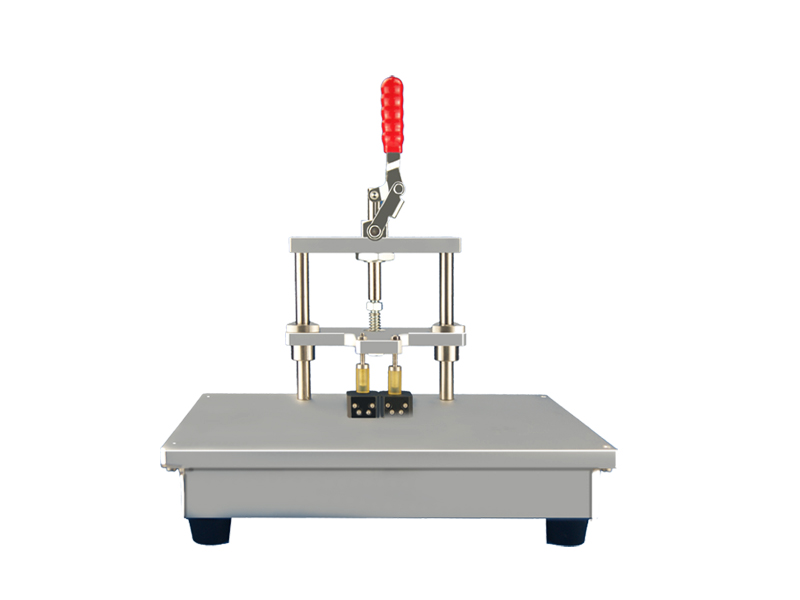

4. 铁芯测试工装（定制）
可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。
技术参数
1、硬件参数
※ 使用环境 | ||||
参数 | 技术指标 | |||
输入电源 | 单相220V，50Hz~60Hz | |||
使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||
外磁场干扰 | 应绝对避免 | |||
热平衡时间 | 10分钟 | |||
※ MATS-3100M硅钢测量装置 | ||||
子型号 | MATS-3100M/100 | MATS-3100M/500 | MATS-3100M/1200 | |
最大输出功率 | 500VA有效值（正弦波） | 500VA有效值（正弦波） | 500VA有效值（正弦波） | |
频率范围 | 40Hz～100Hz | 40Hz～500Hz | 40Hz～1200Hz | |
频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | |
输出电压 | 0～150V自动量程 | 0～150V自动量程 | 0～150V自动量程 | |
最大输出电流 | 10A | 10A | 10A | |
采样速率 | 3.6MHz | 3.6MHz | 3.6MHz | |
采样分辨率 | 16Bit | 16Bit | 16Bit | |
电压采样 | 0～300V自动量程 | 0～300V自动量程 | 0～300V自动量程 | |
电压采样最小分辩率 | 1mVrms | 1mVrms | 1mVrms | |
电流采样 | 0～10A自动量程 | 0～10A自动量程 | 0～10A自动量程 | |
电流采样最小分辨率 | 1mApk | 1mApk | 1mApk | |
标准接口 | RJ45，RS-232 | |||
锁定磁场Hm | √ | √ | √ | |
锁定磁感Bm | √ | √ | √ | |
电流法 | √ | √ | √ | |
H线圈法 | 选配 | 选配 | 选配 | |
数字波形补偿 | √ | √ | √ | |
备注：以上功率、电压、电流均为有效值（rms）描述 | ||||
2、技术指标
► 依据GB/T 3655-2022，在50Hz、60Hz频率下，使用25cm爱泼斯坦方圈测量30mm×300mm的硅钢标样。 | ||||||||
被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
不确定度(k=2) | 1 | 2 | 1 | 2 | ||||
重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
► 依据GB/T 13789-2022，在50Hz、60Hz频率下，使用SST-500单片磁导计测量500mm×500mm的硅钢标样。 | ||||||||
被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
不确定度(k=2) | 1.5 | 2 | 1 | 3 | ||||
重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
► 依据国标GB/T 3658-2022，在40Hz～1200Hz频率下，测量坡莫合金环形试样： | ||||||||
被测参数 | Ps(%) | μa(%) | δ(%) | Bm(%) | Hm(%) | |||
不确定度(k=2) | 3 | 2 | —— | 1 | 1 | |||
重复性(恒温) | ± 1.5 | ± 1 | ± 1 | ± 0.5 | ± 0.5 | |||
► 依据国标GB/T 19346.1-2017，在40Hz～1200Hz频率下，测量非晶环形试样： | ||||||||
被测参数 | Ps(%) | μa(%) | Ss(%) | Bm(%) | Hm(%) | |||
不确定度(k=2) | 3 | 3 | 3 | 1 | 1 | |||
重复性(恒温) | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.5 | ± 0.5 | |||
