MATS-3100SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在1kHz～300kHz（连续频率）条件下的交流磁性参数：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

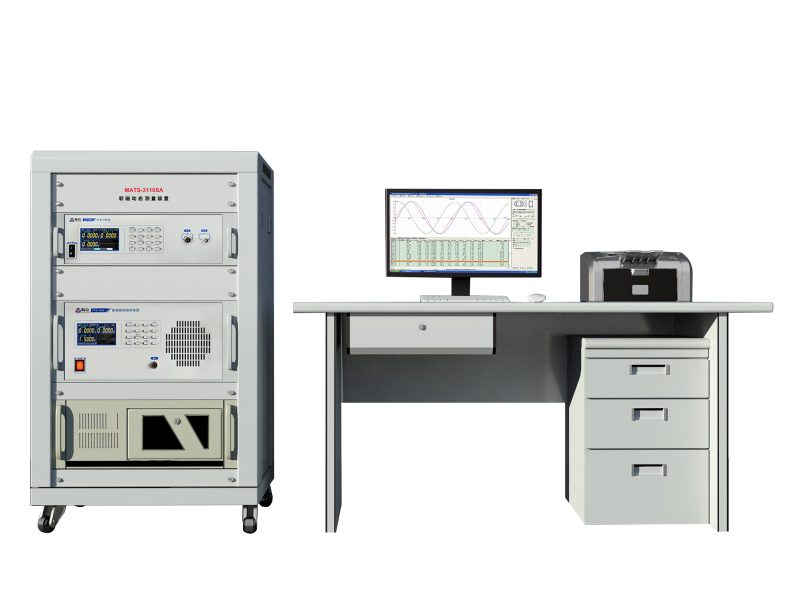

测试系统由工控计算机、TPS系列宽频程控测试电源和LZ系列功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
测试项目

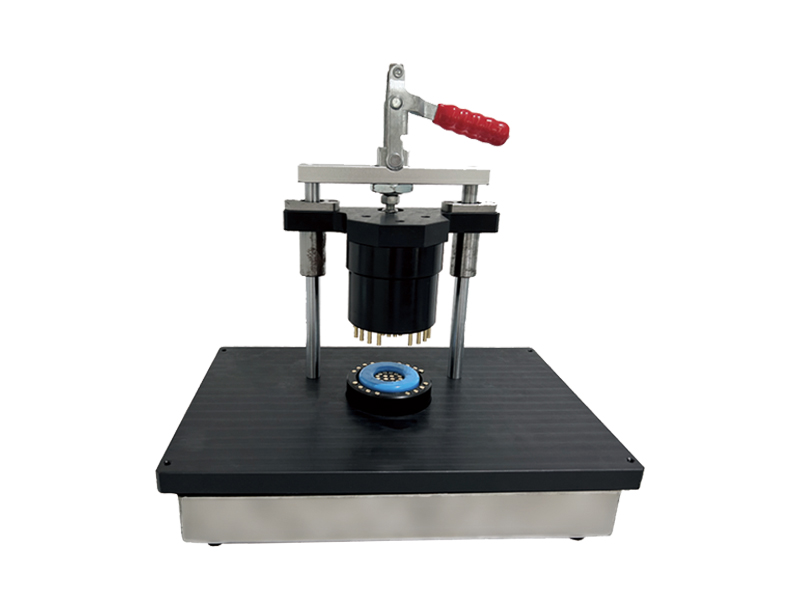

1.双绕组测试
1.1.测试样品形状：直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品。
1.2.测试样品种类：可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金、金属磁粉芯和软磁铁氧体等软磁材料。
1.3.测试参数：测量软磁材料的动态磁性参数，可准确测量μa、δ和Ps，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。

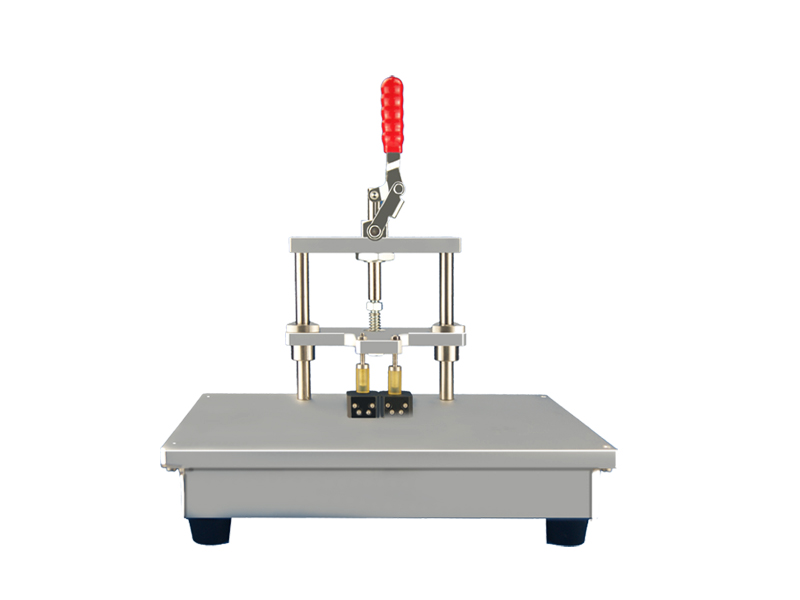

2.单绕组测量
设备支持单绕组测量，可直接测量光伏储能电感和环形电感等磁性器件。此时，功耗Pe包含绕组线圈的线损。
适用标准
◆ GB/T3658-2022软磁金属材料和粉末冶金材料20Hz~100kHz频率范围内磁性能的环样测量方法
◆ GB/T19346.1-2017非晶纳米晶合金测试方法，第1部分:环形试样交流磁性能
◆ SJ20966-2006软磁铁氧体材料测量方法
◆ IEC60404-6-2008磁性材料.第6部分:使用环形试样的频率范围在20至200kHz的软磁金属材料和粉末材料磁性能的测量方法。
技术参数
1、硬件参数
※ 使用环境 | ||||
参数 | 技术指标 | |||
输入电源 | 单相220V，50Hz~60Hz | |||
使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||
外磁场干扰 | 应绝对避免 | |||
热平衡时间 | 10分钟 | |||
※ MATS-3100SA软磁动态测量装置 | ||||
子型号 | MATS-3100SA/ 1210(A/B) | MATS-3100SA/ 2010B | MATS-3100SA/ 3010B | MATS-3100SA/ 1010B |
TPS-500A/TPS-1000A宽频程控测试电源 | ||||
参数 | 技术指标 | |||
子型号 | TPS-500A/ 1210(A/B) | TPS-500A/ 2010B | TPS-500A/ 3010B | TPS-1000A/ 1010B |
最大输出 功率 | 500VA正弦波 | 500VA正弦波 | 500VA正弦波 | 1000VA 正弦波 |
频率范围 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz | 1k～100kHz |
频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% |
输出电压 | 0～300V自动量程 | 0～300V自动量程 | 0～300V自动量程 | 0～300V四档自动量程 |
最大输出 电流（RMS） | 10A | 10A | 10A | 10A |
标准接口 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 |
锁定Bm | √ | √ | √ | √ |
锁定Hm | 选配 | √ | √ | √ |
备注：以上功率、电压、电流均为有效值（rms）描述 | ||||
※ LZ-300 功率分析仪 | ||||
参数 | 技术指标 | |||
子型号 | LZ-300 /3010A | |||
频率测量 | 1kHz～300kHz | |||
电压测量 | 0～300V自动量程 | |||
电压测量精度 | ≤示值0.5% | |||
电流测量 | 0～10A自动量程 | |||
电流测量精度 | ≤示值0.5% | |||
采样速率 | 42MHz | |||
采样分辨率 | 12Bit | |||
相位精度 | 示值1% ±0.05° | |||
备注：以上功率、电压、电流均为有效值（rms）描述 | ||||
2、系统技术指标
在100kHz下测试金属磁粉芯环形样品，技术指标如下： | ||||||||
被测参数 | 不确定度（k=2） | 重复性(恒温) | ||||||
损耗角范围 | 0.5° | 1° | 1.5° | ≥3° | 0.5° | 1° | 1.5° | ≥3° |
Ps | 25% | 15% | 10% | 3% | ±10% | ±5% | ±3.5% | ±1.5% |
δ | 20% | 12% | 8% | 3% | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
ua | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
Ss | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
Hm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
Bm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
