MATS-3110M硅钢测量装置适用于40Hz〜10kHz频率下软磁材料动态磁性参数测量，可准确测量电工钢片（带）、坡莫合金、非晶和纳米晶等软磁材料的交流磁性参数：比总损耗Ps、磁极化强度Jm、磁场强度Hm、比视在功率Ss、振幅磁导率Ua等磁性参数，以及交流磁化曲线和损耗曲线。

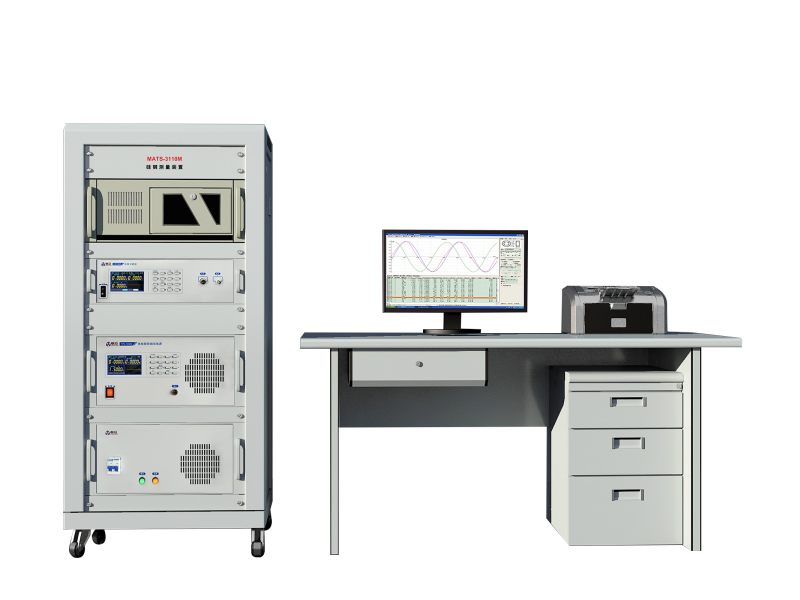

MATS-3110M硅钢测量装置由计算机、TPS-1000A测试电源和LZ-300功率分析仪组成，配置MATS磁性自动测试系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
设备特点
1. 采用计算机控制的程控化电源搭配高精度功率分析仪，整个测试过程自动完成。
2. 数字程控电源具备自主换档功能，可根据材料特性自动匹配输出档位和采用高精度功率分析仪，有效的提高了设备的安全性和测量精度。
3. 测试样品具有闭合磁路的结构，直接在样品上绕线测量；样品、磁化线圈（N1）和测量线圈（N2）共同组成空载变压器。
4. 磁化线圈回路与高精度功率仪的电流端串联，通过读取功率表的电流峰值得到磁场峰值。
5. 测量线圈接到高精度功率仪的电压输入端，通过读取功率表的电压有效值来计算磁感应强度的峰值。
测试项目
1. 闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样。
材料 | 测量参数 | 适用标准 |
硅钢、非晶、纳米晶、坡莫合金和SMC软磁复合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲线和损耗曲线 | GB/T 3658-2022 GB/T 19346.1-2017 |
2. 爱泼斯坦方圈
爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成一个空载变压器。
型号 | ES-700 | ES-200 |
适用标准 | GB3655-2022和IEC 60404-2 | GB 10129-2019 |
等效磁路 | 940mm | 940mm |
线圈匝数 | N1=N2=700匝 | N1=N2=200匝 |
适用频率 | 40Hz〜400Hz | 400Hz～10kHz |
测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m 无取向硅钢：Bm0.8T～1.5T，Hm≤10kA/m | |
样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm | |
试样质量 | 240g〜1000g | 200g〜1000g |

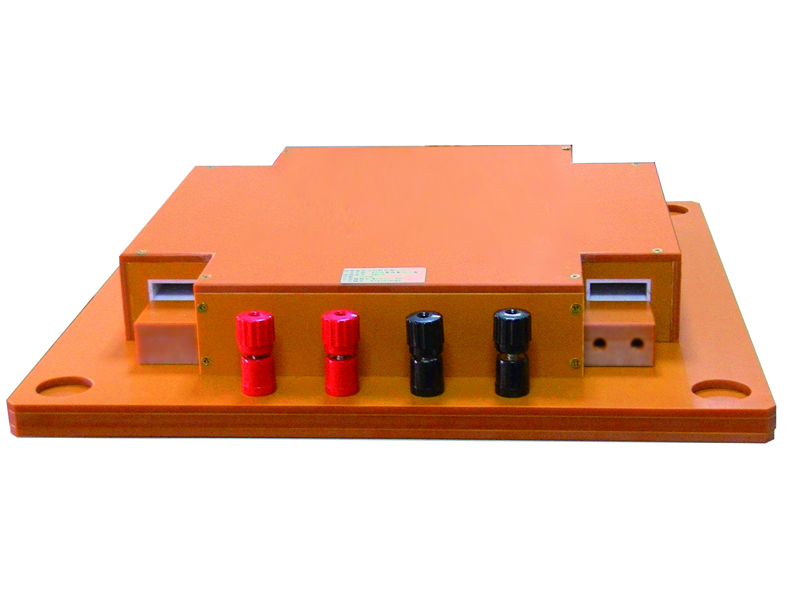

3. SST-500磁导计
磁导计是用于电工钢带单片样品测量时的磁化装置，由磁轭、励磁线圈和极靴等组成。测试时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
可根据用户要求定制各种规格的非标磁导计。
测量参数 | 技术指标 |
适用标准 | GB13789-2022 和IEC 60404-3 |
适用频率范围 | 50Hz〜150Hz |
测量范围 | 取向硅钢：Bm1.0T～1.8T，Hm≤1000A/m |
样品尺寸 | 500mm X 500mm（单片） |
试样质量 | 240g〜1000g（建议） |

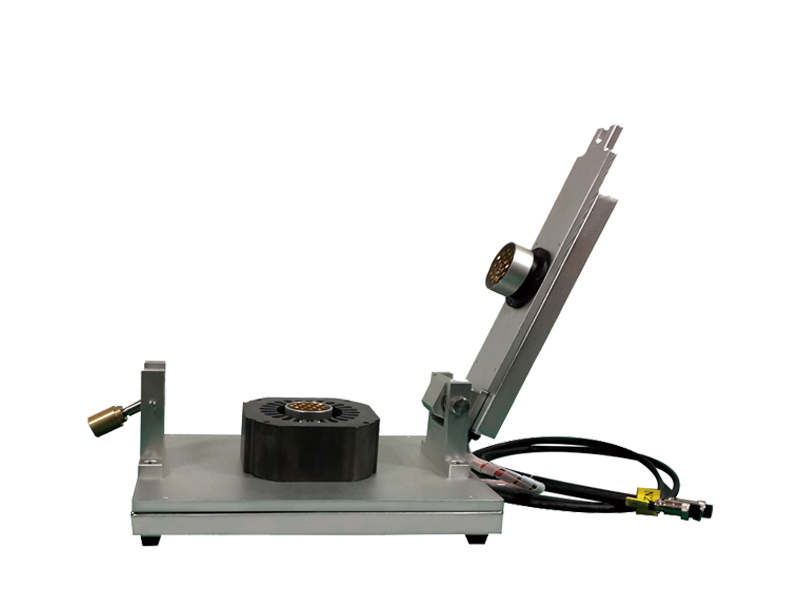

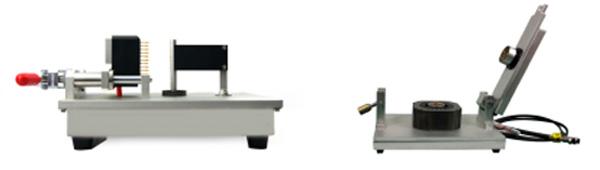

4. 铁芯测试工装（定制）
可根据用户测试要求定制铁芯测试工装，用于非晶卷绕磁芯和电机定子铁芯等磁性器件的快速测量。
技术参数
※ 使用环境 | |||||
参数 | 技术指标 | ||||
输入电源 | 单相220V，50Hz~60Hz | ||||
使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | ||||
外磁场干扰 | 应绝对避免 | ||||
热平衡时间 | 10分钟 | ||||
※ MATS-3110M硅钢测量装置 | |||||
子型号 | MATS-3110M/ 100 | MATS-3110M/ 500 | MATS-3110M/ 1200 | MATS-3110M/ 5K | MATS-3110M/ 10K |
TPS-1000A测试电源 | |||||
参数 | 技术指标 | ||||
子型号 | TPS-1000A/ 100M1 | TPS-1000A/ 500M1 | TPS-1000A/ 1200M1 | TPS-1000A/ 5KM1 | TPS-1000A/ 10KM1 |
最大输出功率 | 1000VA有效值（正弦波） | ||||
频率范围 | 40Hz～100Hz | 40Hz～500Hz | 40Hz～1200Hz | 40Hz～5KHz | 40Hz～10KHz |
频率细度 | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% | < 0.1%×当前值，频率误差< 0.05% |
输出电压（RMS） | 0~150V 自动量程 | 0~150V 自动量程 | 0~150V 自动量程 | 0~150V 自动量程 | 0~150V 自动量程 |
最大输出电流（RMS） | 20A | 20A | 20A | 20A | 20A |
标准接口 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 | RJ45，RS-232 |
锁定磁场Hm | √ | √ | √ | √ | √ |
锁定磁感Bm | √ | √ | √ | √ | √ |
电流法 | √ | √ | √ | √ | √ |
※ LZ-300功率分析仪 | |||||
参数 | 技术指标 | ||||
子型号 | LZ-300/3020 | ||||
频率测量 | 40Hz～10kHz | ||||
电流测（RMS） | 0～20A | ||||
电流测量精度 | 示值0.2%（≤400Hz）【大于400Hz时：≤示值0.5%】 | ||||
电压测（RMS） | 0～300V | ||||
电压测量精度 | 示值0.2%（≤400Hz）【大于400Hz时：≤示值0.5%】 | ||||
采样速率 | 42MHz | ||||
采样分辨率 | 12Bit | ||||
相位精度 | 示值1% ±0.05° | ||||
技术指标
► 依据GB/T 3655-2022，在50Hz、60Hz频率下，使用25cm爱泼斯坦方圈测量30mm×300mm的硅钢标样。 | ||||||||
被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
不确定度(k=2) | 1 | 2 | 1 | 2 | ||||
重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
► 依据GB/T 13789-2022，在50Hz、60Hz频率下，使用SST-500单片磁导计测量500mm×500mm的硅钢标样。 | ||||||||
被测参数 | Ps(%) | Hrms(%) | Bm(%) | Hm(%) | ||||
不确定度(k=2) | 1.5 | 2 | 1 | 3 | ||||
重复性(恒温) | ± 0.5 | ± 1 | ± 0.5 | ± 1 | ||||
► 依据国标GB/T 3658-2022，在40Hz～10kHz频率下，测量坡莫合金环形试样： | ||||||||
被测参数 | Ps(%) | μa(%) | δ(%) | Bm(%) | Hm(%) | |||
不确定度(k=2) | 3 | 2 | —— | 1 | 1 | |||
重复性(恒温) | ± 1.5 | ± 1 | ± 1 | ± 0.5 | ± 0.5 | |||
► 依据国标GB/T 19346.1-2017，在40Hz～10kHz频率下，测量非晶环形试样： | ||||||||
被测参数 | Ps(%) | μa(%) | Ss(%) | Bm(%) | Hm(%) | |||
不确定度(k=2) | 3 | 3 | 3 | 1 | 1 | |||
重复性(恒温) | ± 1.5 | ± 1.5 | ± 1.5 | ± 0.5 | ± 0.5 | |||
