一、样品与工装注意事项

       样品表面必须清洁，无油污、锈蚀、镀层脱落、裂纹、磕碰，否则会导致局部过热、退磁不均、数据偏差。

       样品必须使用无磁夹具（铜、铝、陶瓷、耐高温塑料），严禁铁磁性材料靠近加热区与测量线圈，避免杂散磁场干扰剩磁数值。

       样品放置必须居中、同轴，与加热腔、线圈中心对齐，不能倾斜、偏心、贴壁，否则磁通测量不稳定。

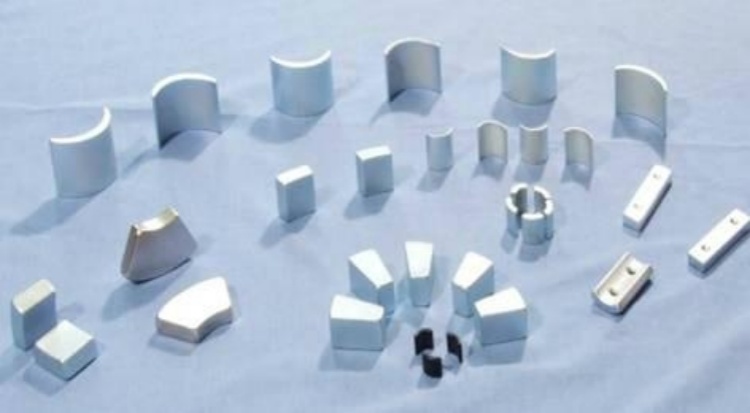

       形状不规则磁瓦、异形磁钢要固定牢靠，高温膨胀易移位，导致数据跳变。

二、温度控制与加热安全

       升温速率严禁过快，一般不超过 5℃/ 分钟，防止样品内部温差大、热应力开裂、局部退磁。

       每个温度点必须充分保温，确保样品内外温度一致，保温不足会导致剩磁测值虚高、失真。

       温度传感器要紧贴样品表面或埋入样品附近，不能悬空、贴加热丝，避免测温不准。

       超过 180℃测试时，注意密封圈、线材耐高温等级，防止老化、漏气、漏电。

       严禁在高温状态下打开炉体、强行取放样品，避免烫伤、热冲击导致样品炸裂。

三、充磁与磁性能关键注意事项

       高温测试前、保温结束后必须原位饱和充磁，否则测得不是真实剩磁，而是热退磁后的剩余磁性。

       充磁场强度要足够，确保样品完全饱和，充磁不足会导致剩磁持续偏低、数据不可复现。

       充磁方向必须与测量方向一致，不可反向、斜向充磁。

       测试环境远离变频器、电机、电磁铁、铁制工具、推车等干扰源，否则磁通计漂移严重。

四、测量操作与数据准确性

       磁通计、线圈、高温测量系统开机后要预热、校零，漂移过大不能开始测试。

       每个温度点至少测量 3 次，数据稳定后取平均值，避免单次误差。

       高温测量后冷却至室温再复测，用于判断不可逆损失，这是联众出具报告的重要依据。

       不要频繁快速升降温、反复充磁，会改变磁体内部磁畴结构，影响数据一致性。

五、设备安全与维护（联众设备通用）

       加热炉、线圈、磁通计连接线要完好，高温区线缆避免挤压、烫坏。

       测试结束逐步降温，不要骤冷，保护炉丝与加热腔寿命。

       禁止带磁样品直接靠近磁通计线圈，防止超量程冲击损坏设备。

       设备按周期校准，尤其是温度、磁通系数，保证出厂报告合规、可溯源。

六、人员安全

       高温工况佩戴隔热手套、护目镜，禁止徒手触摸样品与炉体。

       现场保持通风，部分镀层磁体高温会微量挥发，避免长时间近距离呼吸。

       严格按设备操作规程，禁止超温、超压、超负荷运行。

七、报告与数据管控要点

       必须记录：温度、保温时间、升温速率、充磁条件、室温基准值、高温值、冷却后值。

       数据异常优先排查：温度不准、充磁不足、样品偏心、环境干扰、保温不够。

       高温剩磁波动大通常不是材料问题，而是操作细节不规范。
